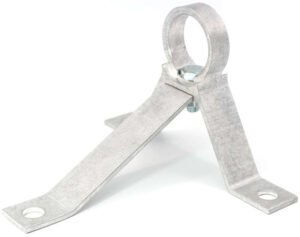

Анкерный кронштейн и его особенности Для крепления самонесущих изолированных проводов (сокращенно их называют СИП), которые используются в системах с напряжением до 35 кВ, обычно применяют анкерный кронштейн. Этот элемент практически никогда не используется один. Обычно его применяют в сочетании с анкерным зажимом, который так же входит в перечень так называемой линейной арматуры для СИП. Монтаж кронштейна анкерного относительно несложен. Он позволяет закрепить провода СИП на различных опорах, включая поворотные и угловые конструкции, а также на стенах зданий. Анкерные кронштейны обычно изготавливаются из легкого, но прочного и долговечного алюминиевого сплава, который и обусловил некоторые из их преимуществ. Помимо очевидной простоты применения и отсутствия дополнительной нагрузки на конструкцию, к числу их достоинств следует отнести: — безопасную конструкцию, которая исключает соскальзывание обвязочной ленты благодаря ограничителям; — нахлест витков ленты, при использовании этого способа крепления, препятствует риску разделения конструкции; — конструкцией некоторых кронштейнов предусмотрено специальное кольцо, которое исключает самопроизвольное переворачивание зажима; — высокая устойчивость к коррозии, способность сохранять свои первоначальные свойства в любых условиях, включая высокую влажность, низкие температуры и т.д. Монтаж кронштейна анкерного типа имеет особенности, обусловленные его конструкцией. Так, кронштейн и зажим всегда устанавливаются в паре. При этом зажим должен обеспечить возможность натянуть кабель до нужного значения, установленного проектной или технической документацией. Анкерный кронштейн и особенности его монтажа Этот элемент может крепиться непосредственно к стене дома или какой-то другой вертикальной опоре. Если есть возможность ее просверлить, то желательно для крепления использовать болты сечением в 14 или 16 мм. Но для бетонных опор чаще используются особые обвязочные ленты. Монтаж кронштейна в этом случае производится следующим образом: сначала необходимо подвесить на него зажим, затем уже клинья зажима устанавливаются на СИП-провод, потом их сдвигают к сужению зажимной выемки, которое имеет коническую форму. Это делается с целью вхождения зубьев зажима в изоляционный слой. Когда он натягивается, то зубья и клинья зажима только крепче сцепляются со слоем кабельной изоляции.
