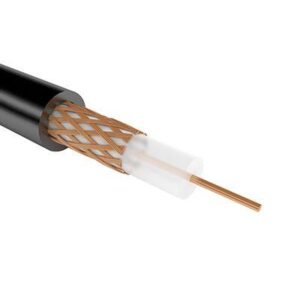

Описание и расшифровка РК 75-4-11АИ: РК — радиочастотный кабель 75 — волновое сопротивление 75 Ом 4 — диаметр по изоляции 1 — кабель обычной теплостойкости со сплошной изоляцией 1 — номер разработки АИ — для индивидуальных телевизионных антенн Элементы конструкции РК 75-4-11АИ: 1. Внутренний проводник. 2. Изоляция. 3. Внешний проводник. 4. Оболочка. Назначение: Кабели РК 75-4-11АИ предназначены для передачи телевизионных сигналов в системах эфирного, кабельного и спутникового телевидения, систем видеонаблюдения. Электрические характеристики: Электрическое сопротивление изоляции на 1 км длины при температуре 20 °C, ТОм, не менее — 5 Коэффициент укорочения длины волны — 1,52; волновое сопротивление, Ом — 75 ±3 Коэффициент затухания, дБ/м, (на частоте, ГГц) — 0,42(0,2); сопротивление связи, мОм/м — 320 Напряжение начала внутренних разрядов в изоляции, кВ — 0,9 Испытательное напряжение частотой 50 Гц изоляции, кВ — 1,9; номинальная электрическая емкость 1 м кабеля, пФ — 67 Условия прокладки РК 75-4-11АИ: Эксцентричность сплошной изоляции (максимальное смещение внутреннего проводника относительно — продольной оси кабеля), не более: 10% Величина монтажных изгибов: — при транспортировке — 30 мм — при монтаже при температуре выше 5 °C — 15 мм — при монтаже при температуре ниже 5 °C — 30 мм Условия эксплуатации: Максимально допустимая температура эксплуатации: –85° С Минимально допустимая температура эксплуатации: –60° С, при изгибах –30 °C Кабели устойчивы к воздействию: — вибрационных нагрузок в диапазоне частот от 1 до 5000 Гц с ускорением 392 м/с2 — ударных многократных нагрузок с ускорением до 1471 м/с2 — ударных одиночных нагрузок с ускорением до 9810 м/с2 — линейных нагрузок с ускорением до 4905 м/с2 — повышенного атмосферного давления до 300 кПа — пониженного атмосферного давления до 0,67 кПа — плесневых грибов, минерального масла, соленой воды, бензина, динамического воздействия пыли, при инее с последующим оттаиванием, солнечной радиации, в соляном тумане Минимальная наработка: при температуре +85 °C, ч. — 10000; 95 % ресурс, ч. — 15000 Минимальный срок службы РК 75-4-11АИ в нормальных условиях эксплуатации: 15 лет.
