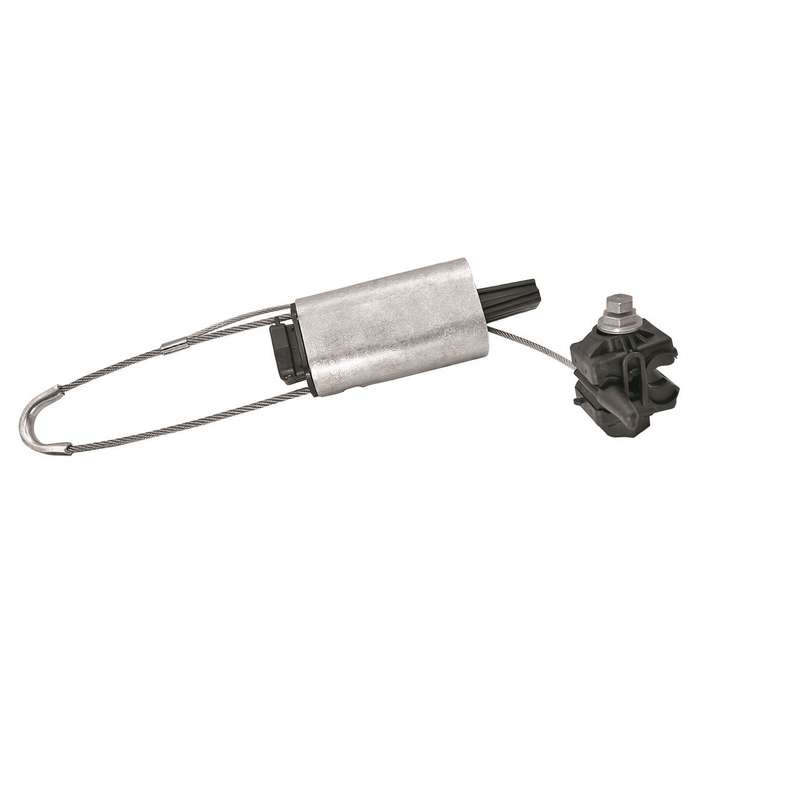

• НАЗНАЧЕНИЕ Используются для анкерного крепления защищенных проводов к натяжным изоляторам на концевых и угловых опорах. • ОБЛАСТЬ ПРИМЕНЕНИЯ Применяется для анкерного крепления защищенных проводов марки СИП-3 (с жилой из термоупрочненного алюминиевого сплава) к натяжным изоляторам с оконцевателем типа «серьга» на концевых и угловых опорах ВЛ напряжением 6-20 кВ. • ПРИНЦИП ДЕЙСТВИЯ Последовательность операций монтажа анкерных зажимов DN-120 Rpi: — Из корпуса с одной стороны вытащить тросик. — Завести тросик в оконцеватель типа «серьга» на изоляторе и пристегнуть обратно к зажиму. — Выдвинуть из корпуса клиновые вставки. — Завести нулевую несущую жилу СИП между клиновыми вставками. — Заклинить вставки рукой в корпусе зажима. — Натяжением провода СИП дозаклинить в зажиме несущую жилу — С целью выравнивания потенциалов прокалывающий зажим установить на жилу и осуществить прокол изоляции путем заворачивания гайки с установленным моментом срыва. — Инструменты для монтажа – изолированный накидной гаечный ключ CL 13 Click. — Рекомендуется использовать зажимы типа DN Rpi на натяжных изоляторах (SML 70/10, SML 70/20) с оконцевателем типа «серьга». • ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ В стандартную комплектацию входит основное устройство.
Бандаж кабеля SWB-12 Rexant 07-7012
111,00 ₽УП.1 шт.
Зажим анкерный DN 120 Rpi (95-120кв.мм) НИЛЕД 13402132
Артикул:
13402132
Характиристики
Вес | 0,683 кг |
---|---|
Габариты | 33 × 4 × 7 см |
Кратность товара | |
Страна происхождения | |
Гарантийный срок | |
Производитель |
Код:
170502
Артикул:
13402132
Розничная
0,00 ₽
Розничная:
Ваша цена:
0,00 ₽Штука
с ндс 20%
После входа:
✔
0,00 ₽
с ндс 20%
Для Юр. лиц:
0,00 ₽
от объема!
Наличие:
Предзаказ
шт
Все склады
6209
шт
Самовывоз:
до 15 дн. 03.11
с Урицкого 54а
Доставка:
до 15 дн. 03.11
По Ярославлю
от 10 000 бесплатно*
Ярославль
уточняйте
уточняйте
шт
Склад №1
-
0
шт
Склад №2
-
0
шт
Склад №3
-
0
шт
Склад №4
-
0
шт
Произв. склад
до 03.11
6209
шт
Упаковка производителя
не указано
шт
Характеристики
Вес | 0,683 кг |
---|---|
Габариты | 33 × 4 × 7 см |
Максимальное сечение проводника | |
Предельная нагрузка | |
Тип системы | |
Номинальное сечение проводника | |
Код ETIM | |
Кратность товара | |
Страна происхождения | |
Гарантийный срок | |
Производитель |
Описание
Информация по складам (БЕТА)
Этот функционал в разработке
Информация предоставлена достоверная но не полная, по всем вопросам по наличию можете узнать по телефону. Также с выводом наличия могут быть ошибки
Склад | Наличие | Срок поставки |
---|---|---|
1 | уточняйте | уточняйте |
2 | уточняйте | уточняйте |
3 | уточняйте | уточняйте |
4 | 0 | - |
5 | 0 | - |
6 | 0 | - |
7 | 0 | - |
8 | 0 | - |
9 | 0 | - |
10 | 0 | - |
11 | 0 | - |
12 | 0 | - |
13 | 0 | - |
14 | 0 | - |
15 | 0 | - |
16 | 0 | - |
17 | 0 | - |
18 | 6209 | до 03.11 |
