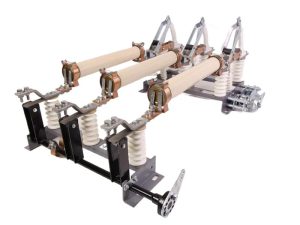

Выключатели нагрузки ВНАл-10/630-20зп У2 предназначены для включения и отключения под нагрузкой участков цепей переменного трехфазного тока частотой 50-60 Гц, номинальным напряжением 6(10) кВ, а также заземления отключенных участков при помощи заземлителей. Оперирование выключателями нагрузки ВНАл-10/630-20зп У2 и встроенными заземлителями производится ручными приводами ПР-10, которые обеспечивают их фикcaцию вo включeннoм и oтключeннoм пoлoжeнии и блoкиpoвку этиx пoлoжeний при помощи механических или электромагнитных замков. Опорная изоляция выключателей нагрузки ВНАл-10/630-20з У2 выполняется на полимерных изоляторах типа ИОЛП-10, по заказу возможно изготовление на фарфоровых изоляторах ИОР-10-3,75-УХЛ2. Внимание! Предохранители ПТ в комплект поставки Выключателя нагрузки ВНАл-10/630-20зп У2 не входят и заказываются дополнительно Расшифровка обозначения выключателя нагрузки ВНАл-10/630-20зп У2: В – выключатель; Н – нагрузки; А – автогазовый; (Л)–с левосторонним приводом; межполюсное расстояние: 250 мм, при расстоянии 200 мм не указывается 10 – номинальное напряжение, кВ; 630 – номинальный ток, А; 20-номинальная периодическая составляющая сквозного тока к.з., кА; з–заземляющие ножи снизу (со стороны шарнирных контактов), п – с полурамой под предохранители; У –климатическое исполнение по ГОСТ 15150-69; 2 – категория размещения по ГОСТ 15150-69.
